机械测绘实训实验室承担机械相关专业课程的实践教学任务，通过实际测量、绘制、分析与设计，使学生熟练掌握机械零部件的测绘方法与技巧，提升机械图纸的识读与绘制能力，培养严谨细致的工作态度和创新设计思维，进而实现应用型机械专业人才的培养目标。实验室以机械测绘为核心，紧密结合机械制造行业需求，为学生和科研人员搭建实践操作与创新设计的优质平台，助力机械制造技术、智能制造技术等相关领域的发展。该实验室在课程实验、课程设计、毕业设计等教学环节中发挥着关键作用，对培养学生的实践动手能力、测绘设计能力、创新应用能力起到重要的支撑作用。

    主要设备：

机械零部件模型：涵盖各类典型机械零件（如轴类、齿轮类、箱体类等）和简单机械装置模型，为学生提供直观的测绘对象。

测量工具：包括游标卡尺、千分尺、高度尺、角度尺、量规等工具，满足不同要求的测绘任务。

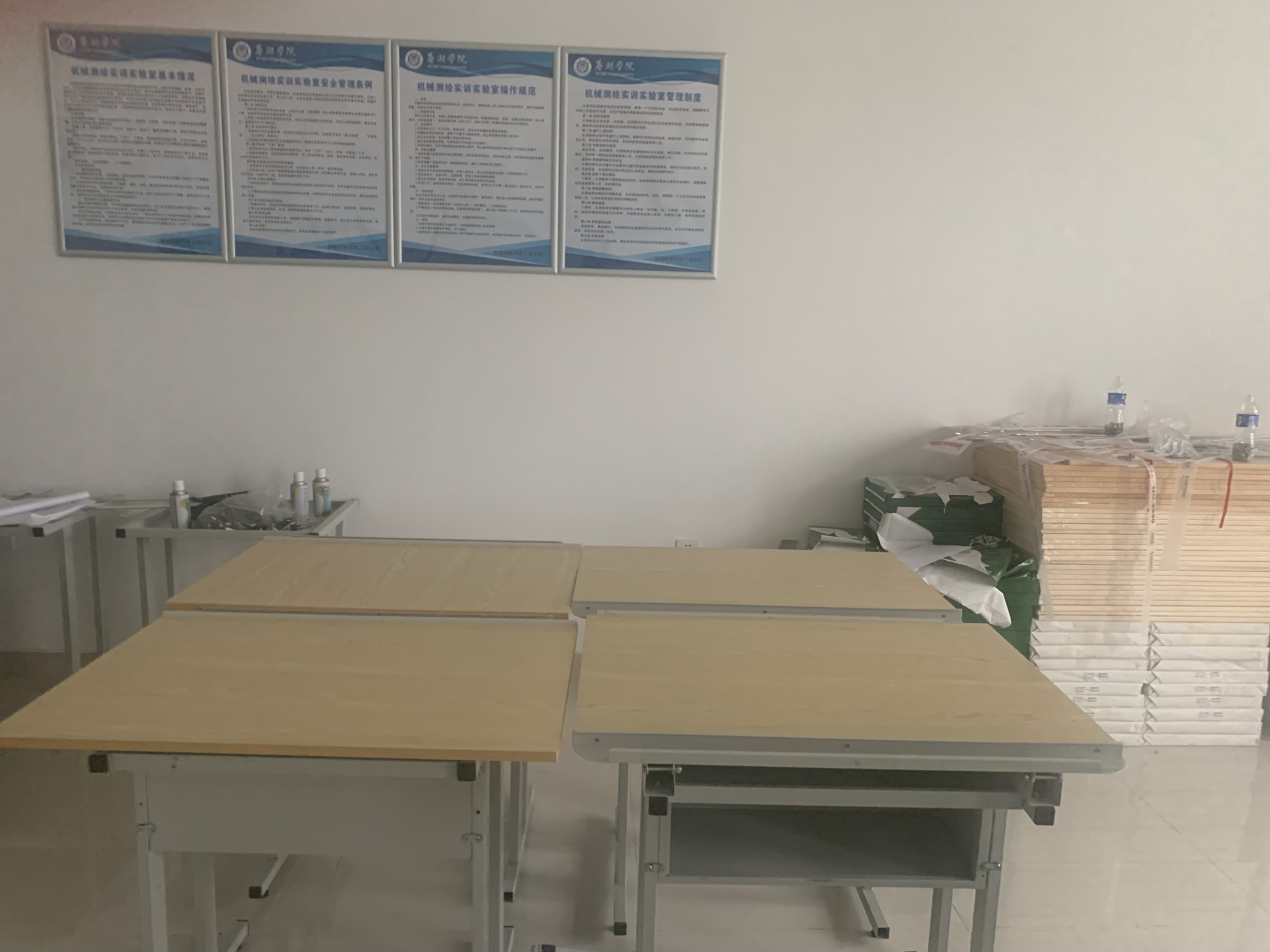

绘图工具与设备：配备绘图板、丁字尺、三角板、圆规等传统绘图工具，以及计算机、绘图软件（如AutoCAD、SolidWorks等）和相关绘图输出设备，实现从手工绘图到计算机辅助绘图的全面训练。

    面向专业：机械设计制造及其自动化专业、机器人工程专业、新能源汽车工程专业、智能制造工程专业、智能装备与系统专业、智能车辆工程专业、电气工程及其自动化、能源与动力工程

    面向课程：《机械制图》、《工程制图》

    开设实验项目：

一、基础测绘实验

简单零件测绘实验：选取轴类、盘类等简单零件，让学生掌握使用测量工具进行尺寸测量的方法，并按照机械制图标准绘制零件图。

标准件与常用件测绘实验：对螺栓、螺母、齿轮、键等标准件和常用件进行测绘，熟悉其结构特点和标准规定，准确绘制零件图。

组合体测绘实验：以简单的组合体模型为对象，进行形体分析和尺寸测量，绘制组合体三视图，培养学生的空间想象能力和绘图表达能力。

二、复杂零件与装置测绘实验

箱体类零件测绘实验：针对减速器箱体等复杂零件，学习复杂零件的测绘方法和技巧，掌握箱体类零件的结构特点和尺寸标注要求，绘制完整的零件图。

齿轮泵测绘实验：对齿轮泵进行整体测绘，了解齿轮泵的工作原理和结构组成，绘制齿轮泵的装配图和主要零件图，培养学生的装配图绘制能力和对机械装置的整体认知能力。

千斤顶测绘实验：测绘螺旋千斤顶，掌握螺旋传动机构的测绘方法，绘制千斤顶的装配图和零件图，加深对机械传动机构的理解。
